Diaphragm Valve merupakan andalan di berbagai industri untuk menangani fluida korosif, abrasif hingga yang membutuhkan kondisi higienis. Namun, tanpa pemeliharaan yang tepat, valve ini rentan mengalami kebocoran. kunci utamanya bukan sekadar mengganti komponen saat rusak, melainkan memahami anatomi katup, mengatur kekencangan baut dengan presisi, dan melakukan inspeksi menyeluruh.
Mari kita bedah komponen utama dan rahasia maintenance agar valve Anda selalu dalam kondisi prima
Mengenal Komponen Utama Saunders Diaphragm Valve
Kinerja saunders diaphragm sangat bergantung pada kesatuan komponen-komponen utamanya. Berikut adalah komponen yang wajid dipahami
| Komponen | Fungsi |
| Body | Rumah utama valve dan jalur aliran |
| Diaphragm | Memisahkan fluida dari mekanisme valve dan menjadi elemen penutup |
| Weir/Saddle | Permukaan tempat diaphragm menekan saat valve ditutup |
| Compressor | Menekan atau mengangkat diaphragm |
| Stem | Menggerakkan compressor |
| Handwheel/Actuator | Mengoperasikan valve |
| Bonnet | Melindungi mekanisme stem dan compressor |
| Lining (jika ada) | Melindungi body dari fluida korosif/abrasive |
1. Titik Paling Kritis : Diaphragm
Diaphragm memengang peran paling sentral, karena satu-satunya yang bersentuhan langsung dengan fluida. Diaphragm harus tahan terhadap gerakan melengkung (flexing) yang terjadi berulang-ulang. Menentukan kemampuan valve melakukan sealing dan kerusakan diaphragm dapat menyebabkan kebocoran.
Kunci utama
Standar Torsi Baut Bonnet: Penentu Utama Kerapatan Valve
Mengingat krusialnya peran diaphragm dalam menyekat aliran, maka perlu di pahami cara memasang dan menjepit komponen inilah yang akan menentukan panjang atau pendeknya masa pakai valve tersebut. Oleh karena itu, besaran torsi pengencangan baut menjadi penentu utama penyekatan yang sempurna. Seringkali teknisi di lapangan hanya mengandalkan feeling saat mengencangkan baut bonnet.
Padahal, agar diaphragm tidak terjepit miripng atau rusak tertekan, pengencangan harus presisi mengikuti spesifikasi torsi masing-masing ukuran valve, bukan berdasarkan tekanan (pressure rating) secara umum.

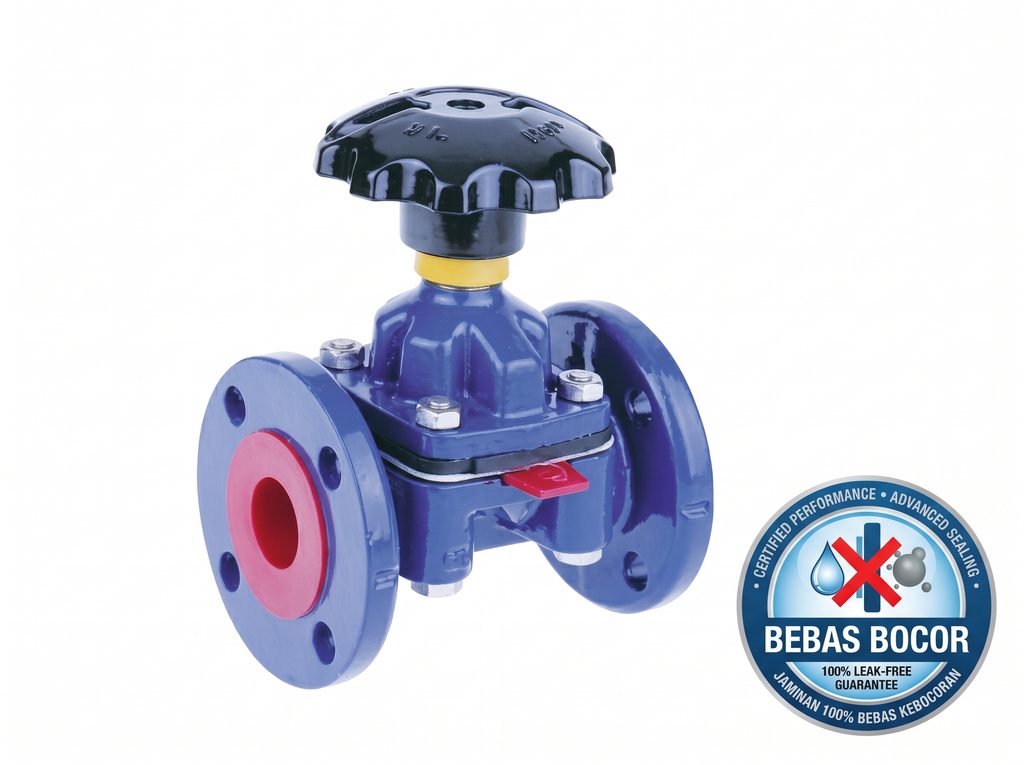

Berikut adalah acuan nilai torsi untuk Saunders Diaphragm Valve tipe Weir
| Valve Size | Torque ± |
| DN15 | 2,2 / 3 lbf.ft |
| DN15 | 3 / 4 lbf.ft |
| DN25 | 6 / 8 lbf.ft |
| DN50 | 24 / 33 lbf.ft |
| DN 100 | 39 / 53 lbf.ft |
| DN150 | 79 / 107 lbf.ft |
| DN200 | 96 / 130 lbf.ft |
| DN250 | 107 / 145 lbf.ft |
| DN300 ke atas | hingga 122 / 165 lbf.ft |
Selalu gunakan torque wrench (kunci momen) dan kencangkan baut secara menyilang (diagonal) agar tekanan merata dan diaphragm tidak terjepit miring
Checklist Daftar Wajib Quality Control Diaphragm Valve
Untuk pekerjaan QC atau Workshop, dianjurkan untuk fokus pemeriksaan pada:
| Inspection Point | Detail Pemeriksaan |
| Diaphragm | Retak, sobek, swelling, deformasi |
| Diaphragm material | Pastikan grade sesuai |
| Weir/Saddle | Wear, damage, corrosion |
| Body | Corrosion, erosion, damage |
| Compressor | Kerusakan/deformasi |
| Stem | Kondisi thread dan pergerakan |
| Bolt | Kondisi thread dan torque |
| Traceability | Grade, size, tahun & minggu produksi |
Merawat Saunders Diaphragm Valve agar terbebas dari kebocoran sejatinya bukanlah proses yang rumit, melainkan soal kedisiplinan terhadap detail teknis. Dengan mematuhi standar torsi pengencangan baut secara presisi dan menjalankan fokus inspeksi secara rutin, Anda tidak hanya mencegah risiko kebocoran, tetapi juga memperpanjang masa pakai katup secara signifikan.
Langkah ini pada akhirnya akan menghemat anggaran pemeliharaan dan mengamankan operasional sistem perpipaan Anda dari downtime yang merugikan. Jika Anda membutuhkan konsultasi teknis lebih lanjut atau pengadaan unit valve dan suku cadang berkualitas tinggi, tim ahli kami siap memberikan solusi terbaik untuk kebutuhan industri Anda
